В повседневной жизни и технике множество устройств включаются и отключаются автоматически: свет загорается по датчику, мотор запускается с кнопки, срабатывает сигнализация. За всем этим стоят маленькие, но важные элементы — реле. В этой статье разберёмся, зачем они нужны и как устроены.
Что такое реле?
Реле — это устройство, которое автоматически управляет электрической цепью. Оно срабатывает при изменении какого-либо параметра, например тока или давления, и включает или отключает нужный участок цепи.
При срабатывании оно либо замыкает, либо размыкает контакт, тем самым включая или отключая нагрузку. Такой подход позволяет дистанционно и безопасно контролировать работу оборудования.
Физически реле выполняет роль посредника между управляющим сигналом и исполнительной цепью. Его основная задача — обеспечить управление реле без участия человека.
Существуют десятки его разновидностей: от классических электромагнитных до современных твердотельных и цифровых модулей.
Их применяют в системах сигнализации, бытовой и промышленной автоматике, электроустановках, а также в транспорте. Например, реле в электрике является ключевым элементом щитов и панелей управления, а в стартере автомобиля оно отвечает за запуск двигателя.

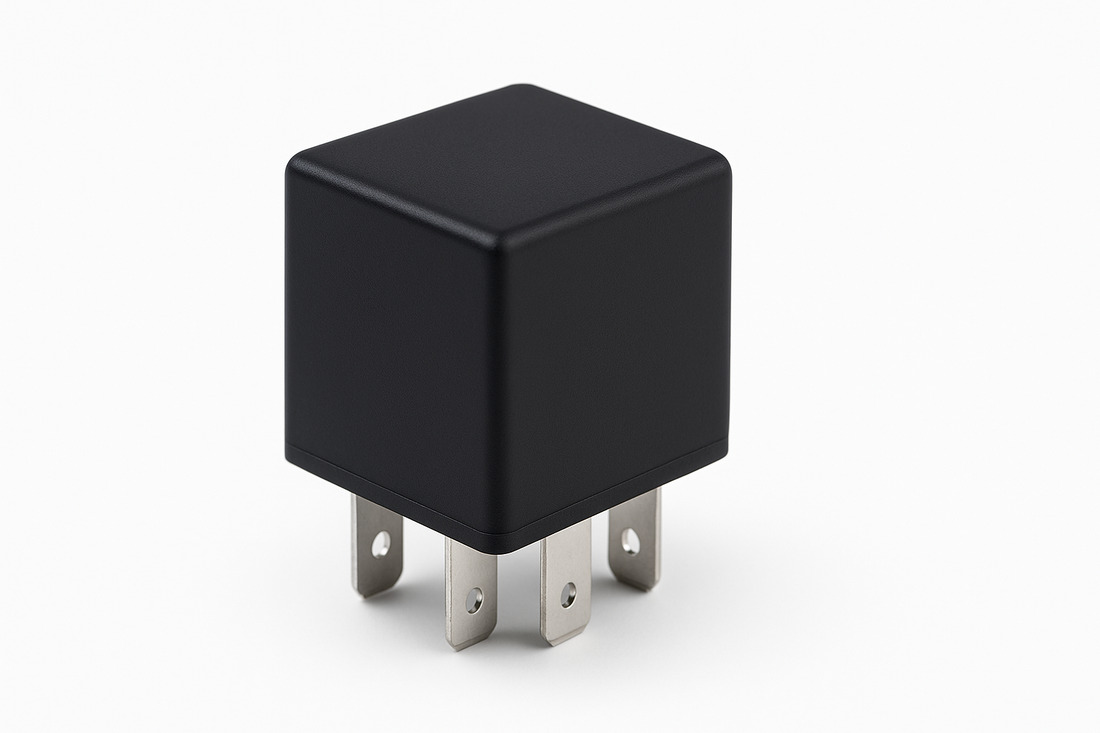

Рисунок 1. Реле — не совсем обычный переключатель
Принцип работы реле: устройство и функционирование
Классическое устройство реле:
- катушка реле — медная обмотка, создающая магнитное поле при подаче напряжения;
- якорь — подвижная часть, которая притягивается магнитом;
- контакты — переключают цепь при срабатывании;
- пружина — возвращает якорь в исходное положение.
Работа реле основана на электромагнитной индукции. Когда через катушку начинает проходить ток, возникает магнитное поле. Оно притягивает якорь, и тот механически замыкает или размыкает контакты. После отключения напряжения поле исчезает, и пружина возвращает все в исходное положение.
Пошаговый принцип работы:
- На катушку подается управляющее напряжение.
- Возникает магнитное поле.
- Якорь притягивается, меняя положение контактов.
- Замыкается или размыкается цепь управления.
- После снятия сигнала система возвращается в начальное состояние.
Так работает простое реле, но принципы аналогичны и для более сложных моделей. Различия заключаются лишь в скорости, точности и дополнительных функциях.
Примеры реле давления, напряжения и стартера хорошо показывают, для чего нужно реле. Оно управляет работой оборудования, переключает цепи, защищает систему от перегрузок и помогает автоматизировать включение и отключение.
Принцип реле основан на быстрой реакции на изменение управляющего сигнала. Благодаря этому такие устройства работают надёжно, особенно там, где требуется многократное включение и выключение без участия человека.
Виды реле
Существует множество видов реле, которые отличаются по принципу работы, назначению и типу управляющего сигнала.
Основные виды реле, встречающиеся в электронике и технике:
- электромагнитные;
- тепловые;
- индукционные;
- полупроводниковые (твердотельные);
- времени;
- коммутационные;
- специализированные (например, токовые, давления, напряжения).
Каждый из них имеет свои особенности.
Электромагнитные реле — самый классический и распространённый тип. Их основа — магнитная катушка, которая создаёт поле при прохождении тока. Это коммутационное реле, оно быстро переключает цепи и известно своей надёжностью.
Тепловые реле применяются для защиты электродвигателей от перегрева. Они срабатывают, когда ток превышает допустимые значения, нагревая специальную пластину, которая размыкает или замыкает контакты.
Индукционные реле работают за счёт явления электромагнитной индукции и чаще всего используются в цепях переменного тока.
Твердотельные реле (полупроводниковые) не имеют подвижных частей. Они работают бесшумно и быстрее классических реле, но чувствительнее к перегрузкам и стоят дороже.
Особую группу составляют специализированные реле:
Реле времени срабатывает с задержкой — включает или отключает оборудование через заданный промежуток времени, используется в системах автоматизации.
Реле давления реагирует на изменение давления в жидкостях или газах, защищая системы от превышения или падения давления.
Реле напряжения следит за параметрами электросети и отключает оборудование при перепадах или аварийных ситуациях.
Применение реле: где и зачем оно используется?
Компоненты находят применение практически во всех сферах, связанных с электричеством и автоматикой. Они работают в бытовых устройствах, промышленной технике, автомобилях, охранных системах, освещении и даже в игрушках.
Направления их использования:
- Бытовая техника — защита холодильников, стиральных машин, обогревателей.
- Автомобили — управление светом, запуск двигателя, реле стартера.
- Промышленность — автоматизация процессов, аварийное отключение оборудования.
- Системы безопасности — сигнализация, пожарная защита, контроль доступа.
- Энергосети — коммутация, защита, мониторинг состояния линий.
Понимание, как работает реле, важно для правильного выбора устройства под конкретную задачу. Оно замыкает или размыкает цепь там, где ручное управление невозможно или неудобно.
Принцип реле заключается в автоматическом срабатывании на управляющий сигнал с последующим переключением другого участка цепи. Это упрощает управление техникой, повышает надёжность и безопасность систем.
Заключение
Реле остаются одними из самых универсальных и надёжных компонентов в электротехнике и автоматике. Они выполняют важнейшие задачи: управляют оборудованием, защищают цепи от перегрузок и делают технику удобнее и безопаснее в использовании.
Понимание принципа работы реле помогает не только правильно их выбирать, но и осмысленно использовать в бытовых, промышленных или транспортных системах. Благодаря простоте конструкции и широкому выбору типов, реле остаются незаменимыми как в простых схемах, так и в сложных автоматизированных установках.
